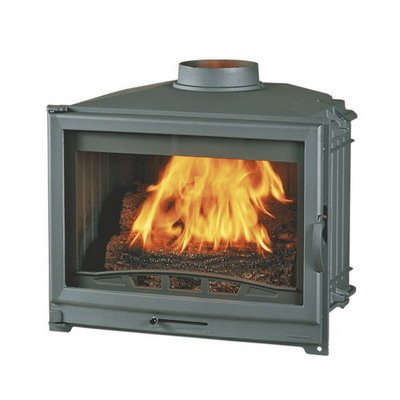

Это главная действующая часть камина, в которой происходит сжигание дров. Представляет собой закрытый металлический (чугунный, стальной) твердотопливный отопительный агрегат, состоящий из нескольких типичных для всех подобных изделий узлов.
Составляющие части конструкции:
- камера сгорания (в некоторых случаях футерованная шамотом, или вермикулитом)
- дверца с термостойким стеклом (может иметь различную форму и пропорции)
- дымосборник (с патрубком для подключения дымохода)
- колосник (не используется при подовом горении)
- зольный ящик (не используется при подовом горении)
- дефлектор (отсекатель пламени)
- шибер (не всегда, наличие зависит от особенностей конструкции)
- регулятор подачи воздуха на горение (при наличии вторичного дожига могут устанавливаться два регулятора)
В некоторых изделиях могут встречаться компоненты и опции, повышающие эффективность и облегчающие эксплуатацию:
- патрубок для подачи внешнего воздуха на горение
- система самоочистки стекла
- каналы для подачи воздуха на вторичный дожиг
- водяной контур для подключения в централизованную отопительную систему
- дополнительный тепловой кожух для отвода конвекционного тепла в смежные помещения
Используемые при производстве материалы:
- чугун. Традиционный материал. В настоящее время используется в основном в бюджетном сегменте и для изготовления отдельных комплектующих (колосник, дымосборник, шибер и т.д.). Прочный, но хрупкий, с хорошей теплоёмкостью. Чугунные топки чаще всего имеют сборную конструкцию, крайне редко встречаются цельнолитые. Цельный корпус вряд ли можно считать преимуществом, так-как, в случае повреждений он не пригоден для ремонта, а в изделии, собранном из отдельных частей, каждая из них достаточно легко заменима при необходимости:
- сталь. Всё чаще применяются термостойкие сорта стали, которая гораздо более технологична и легко обрабатываема, в сравнении с чугуном. Для защиты камеры сгорания от высокой температуры используется дополнительная футеровка:
- шамот. Разного рода керамические компоненты используются при устройстве каминов уже сотни лет. Популярность материала обусловлена его высокой (превосходящей даже чугун) теплоёмкостью. Шамотные детали аккумулируют тепло и постепенно отдают его даже после окончания горения:
- вермикулит. Современный материал с широким спектром применения. Отличается от разного рода керамики прежде всего тем, что не накапливает, а отталкивает тепло. Повышает температуру горения, что приводит к росту КПД и снижению количества отходов и вредных выбросов:
- жаропрочное стекло. В европейской продукции практически всегда используются стёкла schott robax® (Германия), способные выдерживать температуру до 760°C. Другие производители используют японские Neocerama со схожими характеристиками.
Распространённые формы:
- с прямым стеклом. Самый недорогой и популярный вариант. Выпускаются как с боковым открытием дверцы, так и с механизмом подъёма (в просторечии – «гильотиной»). Наличие подъёмного механизма приводит к увеличению стоимости изделия.
- с закруглённым (радиусным) стеклом. Обладают несколько большим, по сравнению с прямым, сектором обзора пламени, более эстетичны, но и более дороги. Также могут оснащаться вертикальным открытием дверцы.
- с трапециевидным (призматическим) стеклом. Часто устанавливаются в угловых каминах. Как и предыдущие, могут иметь механизм подъёма стекла.
- двухстекольные туннельные (сквозные). В таких топках дверцы расположены параллельно. Предназначены для установки в перегородку между помещениями, или в центре комнаты.
- двух стекольные угловые. Г-образные. Плоскости двух стёкол находятся под углом 90°, обычно одна из них имеет больший размер (ширину), поэтому такие топки могут быть правыми и левыми. Часто имеют подъёмный механизм и относятся к среднему и верхнему ценовому диапазону.

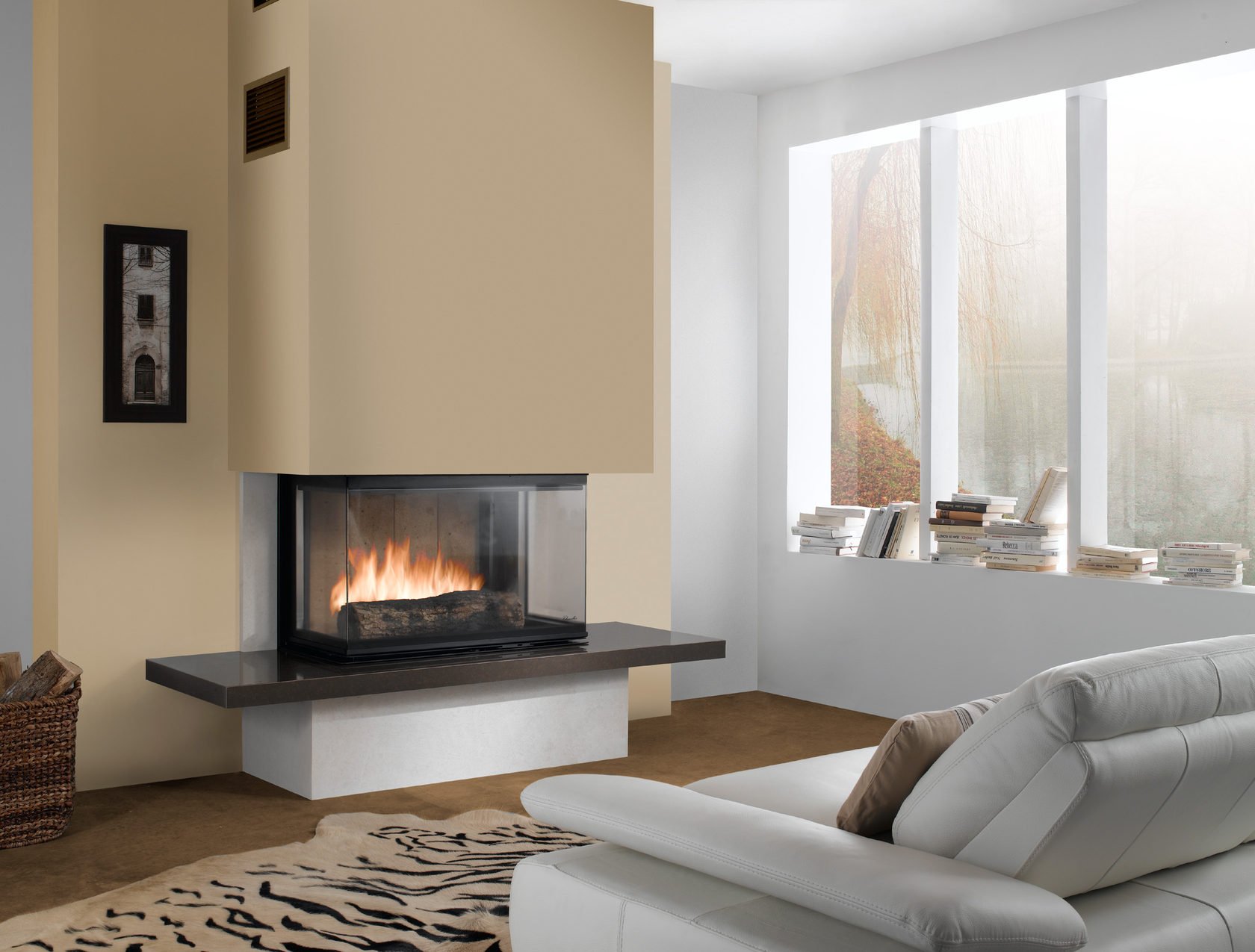

- трёх стекольные. П-образные. Встречаются разновидности с широким передним, либо с широкими боковыми (EPI) стёклами. Также, как и предыдущие, имеют стоимость выше средней и оснащаются механизмом вертикального открытия.
Chazelles D1000 EPI
Функциональные особенности:
- отопление помещения. Основная часть вырабатываемого тепла излучается через стекло, также имеется существенная конвекционная составляющая. Конвекционное тепло отводится из внутреннего объёма кожуха посредством специальных решёток, располагаемых в его верхней части. Потенциальная мощность прямо зависит от её размеров камеры сгорания и количества топлива, которое в неё можно поместить. При таком устройстве камина отапливается непосредственно то помещение, где он находится.
- отопление смежных помещений конвекционным воздухом. Для корректной реализации этой функции, необходимо наличие специального кожуха с патрубками для подключения воздуховодов. Максимальное расстояние, на которое может подаваться разогретый воздух без привлечения дополнительных вентиляторов колеблется от 3 до 6 метров, в зависимости от модели топки. Такие отопительные системы достаточно просты в установке и относительно недороги, но имеют средние показатели по эффективности обогрева.
- отопление здания нагретой водой. Существуют агрегаты, оснащённые бойлерной системой для нагрева воды в централизованной системе отопления. Такой способ отопления наиболее эффективен, но затраты на оборудование достаточно высоки.
Chazelles CH860C
- возможность приготовления блюд на углях. Редко встречающиеся изделия, применение которых целесообразно, прежде всего, в нежилых помещениях – веранды, беседки и т.п.
